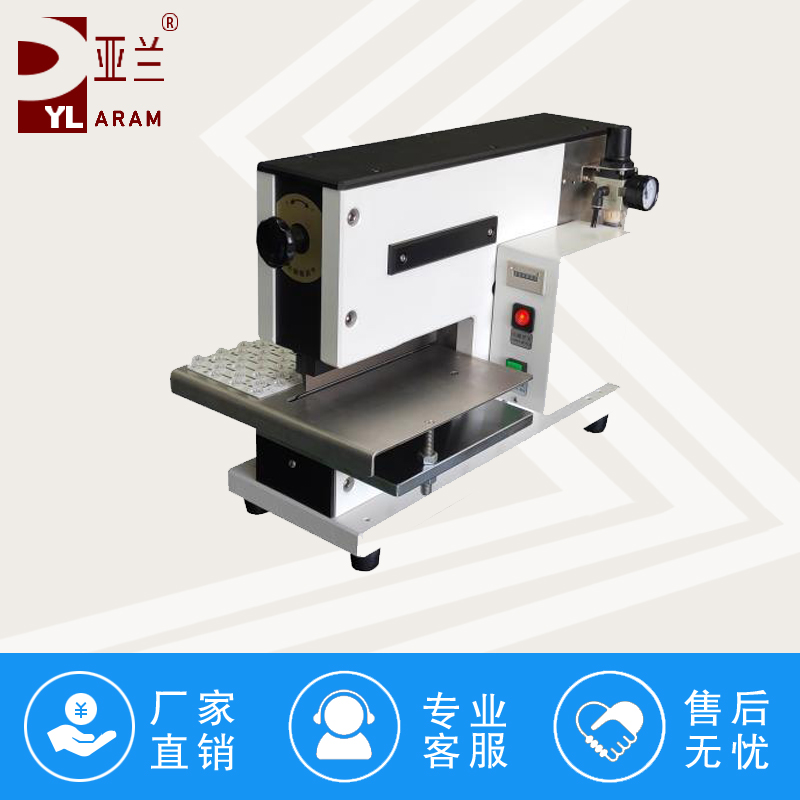

鍘刀式分板機在切割過程中確保PCB平衡的核心在于控制切割應力、固定板材位置、優化機械結構，并通過多維度技術手段實現切割后的平整與穩定。以下是具體實現方式及技術原理：
?
一、應力控制：避免切割導致的板材變形
楔形刀刃設計
原理：上刀采用楔形結構（角度15°-30°），將垂直下壓力轉化為水平剪切力，使應力集中于V槽根部，減少對板材其他區域的干擾。
效果：殘余應力從傳統方法的500μST降至180μST以下，避免板材因應力不均而彎曲或翹曲。
案例：切割1.2mm厚手機主板時，楔形角20°可使焊點位移<3μm，電容偏移<5μm。
分階段切割力控制
彈性變形階段：初始?jí)毫^低（0.2-0.3MPa），使V槽根部微小變形（<0.01mm），避免突然應力沖擊。
塑性變形階段：壓力逐步升至峰值（0.5-0.8MPa），材料屈服后裂紋沿V槽擴展，減少非預期斷裂。
斷裂階段：壓力快速釋放，但通過氣缸緩沖裝置（如液壓阻尼器）降低沖擊力，防止板材反彈。
刀刃材料與涂層優化
高硬度材料：采用SKD11工具鋼（硬度HRC58-62），減少切割時的刀刃變形，確保剪切力均勻分布。
涂層技術：表面鍍TiN或氮化處理，降低摩擦系數（μ<0.2），減少切割熱（<80℃），避免熱應力導致的板材變形。
二、板材固定：消除切割過程中的位移
真空吸附平臺
多區獨立控制：平臺劃分為4-8個真空區，通過電磁閥獨立開關，適應不同尺寸PCB（如長條形板可僅吸附兩端）。
吸孔設計：吸孔直徑1-3mm，密度50-100個/100cm2，確保吸附力均勻（真空度-60至-80kPa），防止局部翹起。
密封優化：平臺表面貼附硅膠密封條，填補PCB與平臺間的微小間隙（<0.1mm），提升吸附穩定性。
側向定位與夾緊
可調定位銷：通過螺桿或氣缸驅動的定位銷（精度±0.02mm），限制PCB水平移動，適配不同尺寸板材。
彈性?shī)A緊裝置：在PCB邊緣安裝彈簧夾片，提供0.5-2N的持續壓力，抵消切割時的反作用力，避免板材偏移。
視覺定位補償
MARK點識別：CCD攝像頭捕捉PCB上的特征點（如焊盤、絲印），通過圖像處理算法計算偏移量（精度±0.05mm）。
動態調整：根據偏移量實時修正切割路徑或平臺位置（X/Y軸移動范圍±50mm），確保切割線與V槽完全對齊。
三、機械結構優化：減少振動與沖擊
杠桿臂剛性設計
材料選擇：杠桿臂采用高強度鋁合金（如7075-T6）或碳纖維復合材料，減輕重量（較鋼制臂減重40%）的同時提升剛性（模量>70GPa）。
結構加固：在杠桿臂關鍵部位（如旋轉軸、刀刃安裝處）增加加強筋，減少切割時的彈性變形（<0.05mm）。
氣缸緩沖裝置
液壓阻尼器：在氣缸末端安裝液壓緩沖器，通過油液流動阻力吸收沖擊能量，使杠桿臂停止時速度從200mm/s降至10mm/s以內。
可調緩沖力：通過旋轉緩沖器調節閥，適配不同厚度PCB（0.3-3.5mm）的切割需求，避免過緩沖導致切割不徹底。
工作臺減振設計
隔振底座：采用橡膠減振墊或空氣彈簧（自然頻率2-5Hz）支撐工作臺，隔離設備振動（振幅<0.02mm），防止切割時振動傳遞至PCB。
動態平衡調整：在工作臺四角安裝配重塊，通過調整配重位置（精度±1mm）消除切割力導致的微小傾斜（角度<0.1°）。
四、切割后平衡驗證與調整
在線檢測系統
激光位移傳感器：切割后立即掃描PCB表面，檢測平整度（精度±0.01mm），若發現翹曲>0.1mm，觸發報警并停止下一輪切割。
力反饋補償：通過壓力傳感器監測切割力波動（范圍±5%），若異常則自動調整氣缸壓力或切割速度，確保后續切割平衡。
參數自適應優化
數據庫匹配：根據PCB材質（FR-4/鋁基板/陶瓷）、厚度（0.3-3.5mm）、V槽深度（0.2-1mm）等參數，從預設數據庫中調用zui優切割方案（如楔形角、壓力、速度）。
機器學習修正：通過長期切割數據訓練模型，自動優化參數（如每切割1000次調整楔形角0.5°），逐步提升平衡控制精度。
